Séquence 03
Réparer et rendre fonctionnel le distributeur de croquettes
Mise En Situation
Quel est le problème ?
Le chat semble triste devant sa gamelle vide et de la fumée s’échappe du distributeur. Il faudrait vérifier l’état de l'appareil pour s'assurer qu'il fonctionne correctement et qu'il n'y a pas de risque pour l'animal ou l'environnement.
Quelles sont les causes possibles du problème ?
Court-circuit, moteur bloqué, pièces internes usées ou cassées, mauvais entretien, éclaboussement, choc, etc.
Que faire ? Quel est selon toi l’objectif de cette séquence ?
Dépanner le distributeur de croquettes avant le départ de la famille
Principe de fonctionnement du distributeur
Pour le distributeur de croquettes le besoin est de nourrir le chat de manière régulière, automatique et adaptée, même en l'absence de son propriétaire.
La fonction d'usage : Elle répond à la question
"À quoi ça sert ?"
et commence par un verbe à l’infinitif. La fonction d’usage du distributeur est validée que si l’action finale est atteinte.
Quelle est l’action finale attendue du distributeur de croquettes ?
Les croquettes sont distribuées
Quelle est la fonction d’usage du distributeur de croquette ?
Permettre de distribuer des croquettes automatiquement
Identification Des Pièces
Les Mouvements
Quelles sont les pièces qui effectuent une rotation ?
Pignon, palonnier, arbre du servomoteur
Quelles sont les pièces qui effectuent une translation (qui avancent et reculent) ?
Crémaillère, tenon, convoyeur
Quelle est la pièce qui transmet le mouvement de rotation au pignon.
Le palonnier
Le mécanisme du distributeur de croquettes permet de :
- transmettre un mouvement de rotation
- transformer un mouvement de translation en rotation
- transformer un mouvement de rotation en translation
Dans la fenêtre de la bulle 3, modifie les valeurs de l’angle du servomoteur afin que les croquettes soient distribuées, puis écris ces valeurs.
Start value (valeur de départ) = 120 degrés
End value (valeur de fin) = 100 degrés

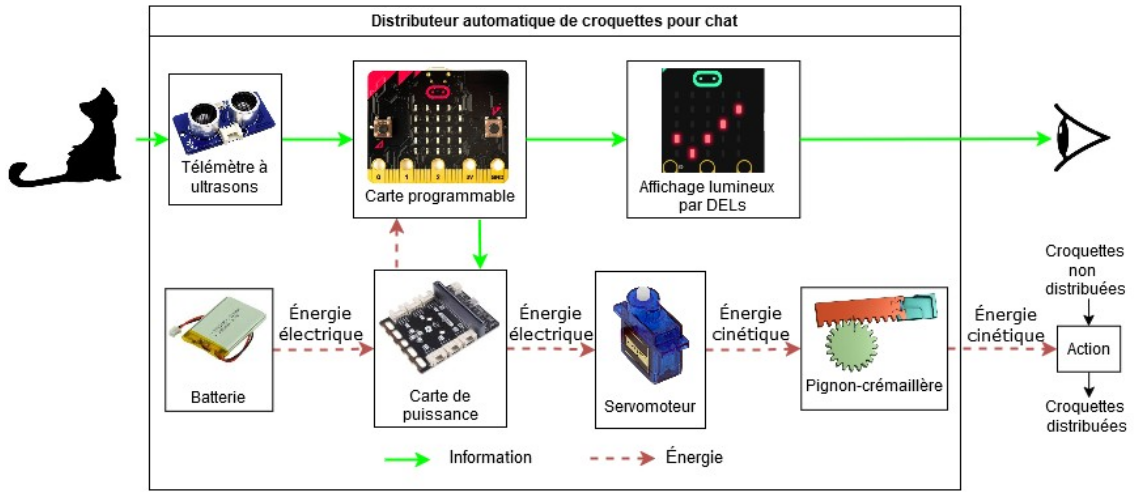

Information & Énergie
La chaîne d’énergie transforme l’énergie pour exécuter les actions attendues à partir des ordres reçus par la chaîne d’information.
L’algorithme
Bilan - Ce que je retiens
N°1
Pour fonctionner, certains objets ou systèmes techniques (OST) ont besoin d’une source d’énergie, appelée énergie « entrante ».
Cette énergie n’est pas toujours directement utilisable. Elle doit souvent être convertie en une autre forme, appelée énergie « sortante », afin de réaliser l’action attendue, comme éclairer, chauffer ou produire un mouvement.

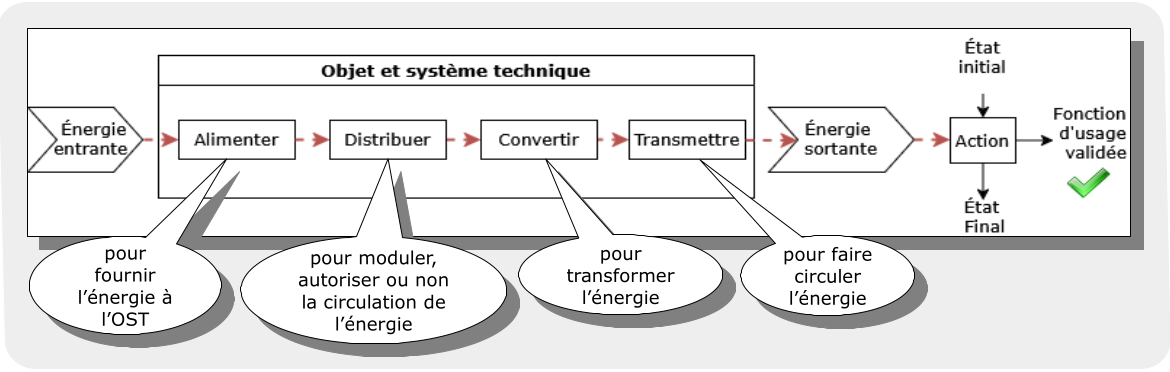

Le diagramme de la chaîne d’énergie ci-dessous permet de décrire la circulation et la transformation de l’énergie dans l’OST.
La fonction « alimenter »
est le plus souvent assurée par une batterie qui stocke l'énergie sous forme chimique et la convertit en énergie électrique permettant le fonctionnement des composants électriques.
La fonction « distribuer »
est assurée par un relais qui agit comme un interrupteur électrique commandé par la carte programmable. Il permet de laisser passer ou pas le courant vers les actionneurs (les servomoteurs pour notre distributeur).
La fonction « convertir »
est assurée par les actionneurs qui transforment l’énergie. Une partie de l'énergie est dissipée sous forme de chaleur → pertes thermiques.

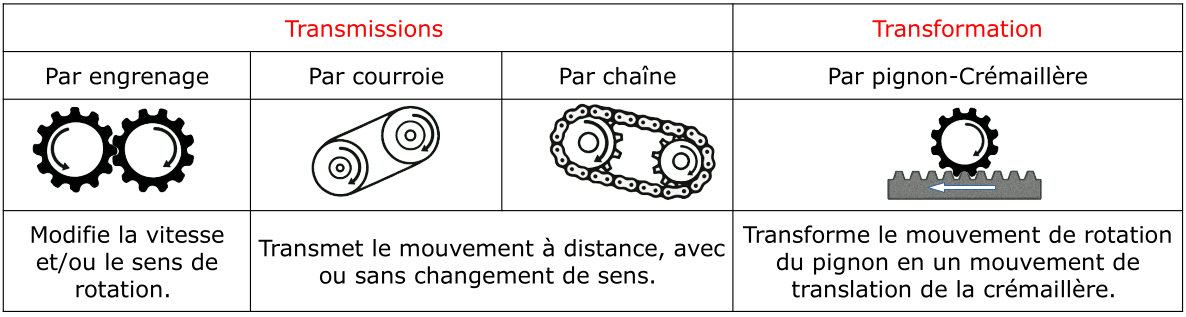

La fonction « transmettre »
est assurée par des mécanismes permettant de transmettre ou de transformer un mouvement.
