Séquence 07
Comment réaliser l’exploration de Mars ?
Activité 1 : La chaîne d’énergie
1- Quelle est la forme d’énergie présente dans le MRV ?
La forme d'énergie présente dans le MRV est électrique
2- Où est stockée la source d’énergie utilisée pour propulser le MRV ?
La source d'énergie est stockée dans la batterie
3- Quels sont les principaux éléments qui sont nécessaires pour propulser faire avancer le MRV ?
Des Servomoteurs
Une Batterie
Des roues
Des pédales
4- Comparez vos réponses à la question précédente et valider une liste commune des éléments nécessaires pour propulser le MRV.
Convertisseur d'énergie : moteur
Alimenter en énergie : batterie
Transmettre l'énergie
Distribuer l'énergie : Interrupteur
6- Compléter la chaîne d’énergie. La chaîne d’énergie précise les différentes étapes et les diverses transformations de l’énergie dans un système afin de réaliser une action.
Activité 2 : Les matériaux
Aspect des matériaux
Conductibilité électrique
| Acier | Aluminium | Laiton | Bois | PVC rigide |
| Conducteur | Conducteur | Conducteur | Isolant | Isolant |
Quelle famille de matériaux conduit l’électricité ?
La famille de matériaux qui conduit l'électricité est la famille des métaux (métalliques)
Résistance aux chocs
| Acier | Aluminium | Laiton | Bois | PVC rigide |
| ++ | + | + | -- | - |
Classer les matériaux du plus résistant au plus fragile.
Flexion
| Acier | Aluminium | Bois | PVC rigide |
| 16 | 15,8 | 15,2 | 13 |
Classer les matériaux du plus rigide au plus flexible.
Masse
| Acier | Aluminium | Laiton | Bois | PVC rigide |
| 73.9 | 26.3 | 79.4 | 7 | 14.3 |
Quelle famille de matériaux est la plus “lourde” ?
La famille de matériaux la plus "lourde" est la famille des métaux (métalliques)
Adhérence
| Aluminium | Caoutchouc | Bois | PVC rigide |
| 15 | 45 | 26 | 15 |
Quel matériau à l’adhérence la plus élevée ?
Le matériau qui a la meilleure adhérence est le caoutchouc
L’aimantation
| Acier | Aluminium | Laiton | Bois | PVC rigide |
| Aimante | N'aimante pas | N'aimante pas | N'aimante pas | N'aimante pas |
Quelle matériau est sensible à l’aimantation ?
Le matériau sensible à l'aimantation est l'acier
Quels matériaux va t-on utiliser pour les éléments suivants (justifier vos réponses) ?
Pneu : Caotchouc -> Forte adhérence
Châssis : PVC -> Facile à façonner - Résistant aux chocs
Axe : Acier -> Rigide - Résistant aux chocs
Activité 3 : Le dessin technique
Les différents types de dessin
 |
 |
 |
 |
Pourquoi un dessin technique doit répondre à des règles précises ?
Le dessin technique doit répondre à des règles précises afin que tous les techniciens puissent se comprendre.
Quel est le type de dessin qui permet de mieux comprendre le fonctionnement et le montage d’un objet ?
Le type de dessin qui permet de mieux comprendre le fonctionnement est le dessin en vue éclatée
La fabrication d’une pièce se fait à partir de quel dessin ?
La fabrication d'une pièce se fait à partir du dessin de définition
Dans un dessin d’ensemble la description de chaque pièce est notée dans quel document ?
La description de chaque pièce est notée dans la nomenclature
Le système des vues
Les arêtes visibles sont dessinées avec quel type de trait ?
Les arrêtes visibles sont dessinées avec des traits continus forts
Les arêtes cachées sont dessinées avec quel type de trait ?
Les arrêtes cachées sont dessinées avec des traits interrompus fins
Pourquoi la vue de gauche se dessine à droite de la vue de face ?
Pour voir la vue de gauche on tourne l'objet vers la droite, donc cette vue se retrouve à droite.
Les formats
Combien existe-il de formats de documents ?
Il existe 11 formats A (de A0 à A10)
Quelles sont les dimensions du format A4
Les dimensions sont 210x297 mm
L’échelle
Quelle est la définition de l’échelle d’un dessin technique ?
L'échelle est le rapport entre la taille de l'objet dessiné et sa taille réelle.
Pour un dessin à l’échelle 5 : 1
Pour un dessin à l’échelle 5 : 1 , le dessin est 5 fois plus grand que l’objet.
Pour un dessin à l’échelle 1 : 3
Pour un dessin à l’échelle 1 : 3 , le dessin est 3 fois plus petit que l’objet.
Le cartouche

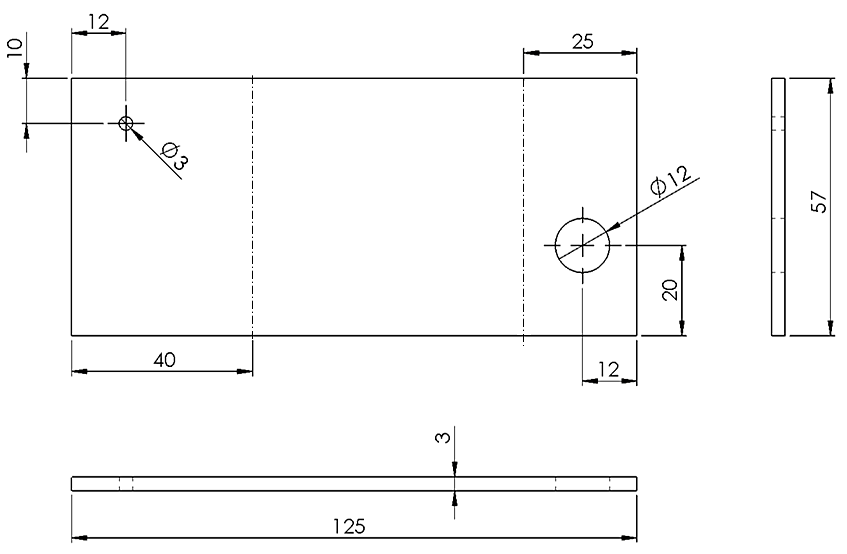

Exercice
