Activité

« Identifier un signal et une information »

1- Identifier un signal et une information

une information des signaux
1- Qui a besoin d’une information ?

Les enfants Alphonse et Tina ont besoin d'une information.

Ce sont les récepteurs

2- Qui déclenche l’information ?

Les parents sont les déclencheurs.

3- Quels sont les différents signaux utilisés pour envoyer le message ?
  • Signal sonore
  • Signal lumineux
  • Signal électrique
Quelles images nous envoient un signal visuel ?

Les images 1 2 3 et 4

Quelles images nous envoient un signal sonore ?

Les images 1 et 3

Quelle image nous envoie un signal tactile ?

L'image 2

Quelle information nous délivre l’image 3 ?

L'image 3 nous délivre l'information de se réveiller.

Quelle information nous délivre l’image 4 ?

L'image 4 nous délivre l'information de pouvoir passer au carrefour.

Cherche un signal que ton odorat peut percevoir et quelle information donne-t-il ?

L'odeur de fumé nous averti de la présence de feu donc de danger.

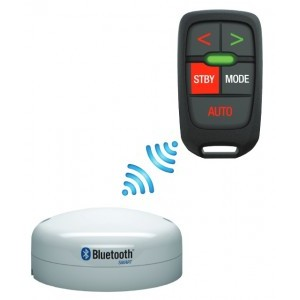

Laquelle des deux phrases suivantes décrit correctement la nature des signaux de la télécommande ?

Ils sont de même nature que la lumière mais invisibles par des yeux humains.

Ils sont de même nature que le son mais inaudibles par des oreilles humaines.

Proposez une explication pour l’expérience du document 3.

Les capteurs de l'appareil photo acquiert les infra-rouge (que nous ne percevons pas)

Exercice : Le déplacement des bateaux.

Écrire sous chaque illustration la forme du signal utilisé : lumineux, sonore ou radio.
Le pavillon Com sans fil Fusée de détresse
Signal lumineux Signal radio Signal lumineux
Antenne Cornes de brume Un son bref
Signal radio Signal sonore Signal sonore
ndiquer pour chaque illustration le nom de l’émetteur, du récepteur et le type de signal :
Illustration
Émetteur feu de signalisation cornes de brume télécommande
Récepteur L'Homme L'Homme L'alarme
Signal Signal lumineux Signal sonore Signal radio

2- Transmettre une information

Réécrire le terme «CQD» contenu dans le message de détresse du Titanic en utilisant le code Morse.

-.-. --.- -..

Cliquer sur le bouton “Light” puis “Play”. Indiquer les différents types de signaux utilisés pour transmettre l’information.

Les différents types de signaux utilisés pour transmettre l'information sont lumineux et sonore.

«CQD» a été abandonné au profit du «SOS». Écrire «SOS» en utilisant le code Morse et proposer une explication à ce changement.

SOS en morse : ... --- ...

Ce changement est du au fait de SOS est plus simple à coder en Morse, et qu'il est plus compréhensible y compris dans des condtions extrêmes.

3- Acquérir une information

Quelle est la forme de signal captée par la webcam ?

La forme du signal captée par la webcam est visuel.

Quelle information transmise par ce signal est utilisé par le programme.

L'information transmise par ce signal est la presence d'un mouvement

Quelle est l’action exécutée suivant l’information transmise ?

L'action exécutée est suivant l'information transmise est un signal sonore.

4- Réaliser un systeme pour faire du morse.

Vous disposez de différents éléments :

  • Piles
  • Lampe
  • Bouton poussoir
  • Fils électriques
Faire le schéma de votre montage en vous aidant des symboles donnés ci-dessous.

Quelle est le type de signal émis ?

Le signal emis est un signal lumineux.

Quelle est le rôle des piles ?

La pile sert à stocker l'électricité et à alimenter le système en énergie électrique.

Quelle est le rôle de la lampe ?
Quelle est le rôle de la lampe ?

La lampe convertit l'énergie électrique en lumière.

Bilan

Informations

Dans notre vie quotidienne, nous avons besoin de communiquer avec les autres pour échanger, recevoir ou transmettre des informations L’information est un message.

Nous pouvons communiquer avec d’autres personnes quand nous sommes en leur compagnie mais également communiquer à distance , c’est-à-dire quand nous sommes éloignés les uns des autres.

Moyens de communication

Dans un échange d’information, il y a celui qui « envoie » l’information, on l’appelle l’émetteur , et celui qui « reçoit » l’information, on l’appelle le récepteur

Nature des signaux

Cette transmission d’information peut se faire par des signaux de différentes natures :

  • sonore
  • lumineux
  • électriques
  • ondes radios
  • .............

Le code

Chaque signal utilise un code pour transmettre une information. Pour que l’information soit comprise, il faut que l’émetteur et le récepteur connaissent et utilisent le même code.
